单片机及开发板介绍

image-20260107232243217

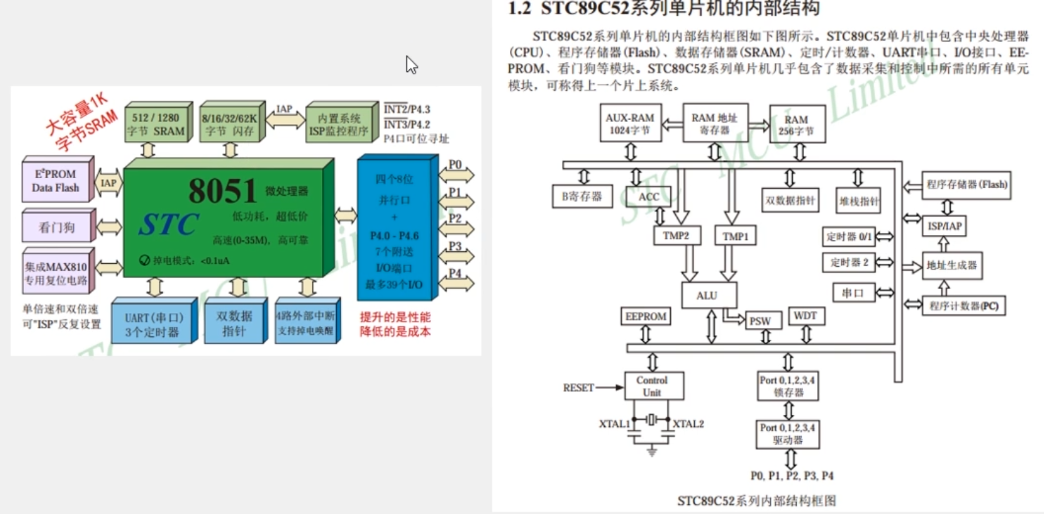

image-20260107232323220

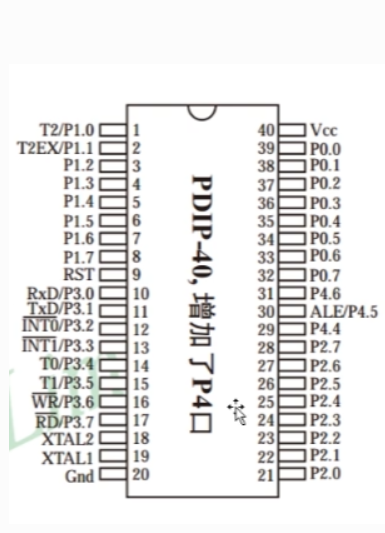

40正极，20接地。P0到3，镜像Z形。左侧上下，右侧外里。9脚复位，P0上拉。31引脚，电平决定，接高访内，接低访外。是什么意思?

  1. 40正极，20接地
    • 指芯片的40号引脚接电源正极(Vcc)，20号引脚接地(GND)。这是典型8051单片机的电源接法。
  2. P0到3，镜像Z形
    • 可能指P0-P3四个I/O端口（P0、P1、P2、P3）的排列在芯片引脚上呈镜像对称的Z字形分布。在8051中，这些端口确实分布在芯片四周。
  3. 左侧上下，右侧外里
    • 可能描述电路板布局：左侧元件上下排列，右侧元件从外向内排列。
  4. 9脚复位，P0上拉
    • 9号引脚(RST)是复位引脚；P0端口需要外接上拉电阻（因为8051的P0口是开漏输出）。
  5. 31引脚，电平决定，接高访内，接低访外
    • 31号引脚(EA/Vpp)的功能：
      • 接高电平时，单片机访问内部程序存储器
      • 接低电平时，访问外部程序存储器

这是典型的8051单片机配置：

  • 40个引脚DIP封装
  • 32个I/O口分为4个8位端口(P0-P3)
  • 需要外部复位电路
  • P0口作I/O时需要上拉电阻
  • EA引脚控制程序存储器选择
